Долговечность и точность пресс-форма для кирпичной машины определяются главным образом материалом, из которого изготовлены её рабочие поверхности. В условиях высоких нагрузок, абразивного износа от песка и цемента, а также циклических температурных колебаний, обычная конструкционная сталь выходит из строя уже через 100–150 тысяч циклов. Мы в компании QGM изучили более 50 случаев эксплуатации форм на российских заводах и пришли к выводу: выбор материала — это баланс между твёрдостью, вязкостью и стоимостью ремонта. В этой статье мы расскажем, какие сплавы действительно работают в условиях карьеров и бетонных заводов, и как избежать типичных ошибок при заказе пресс-форма для кирпичной машины.

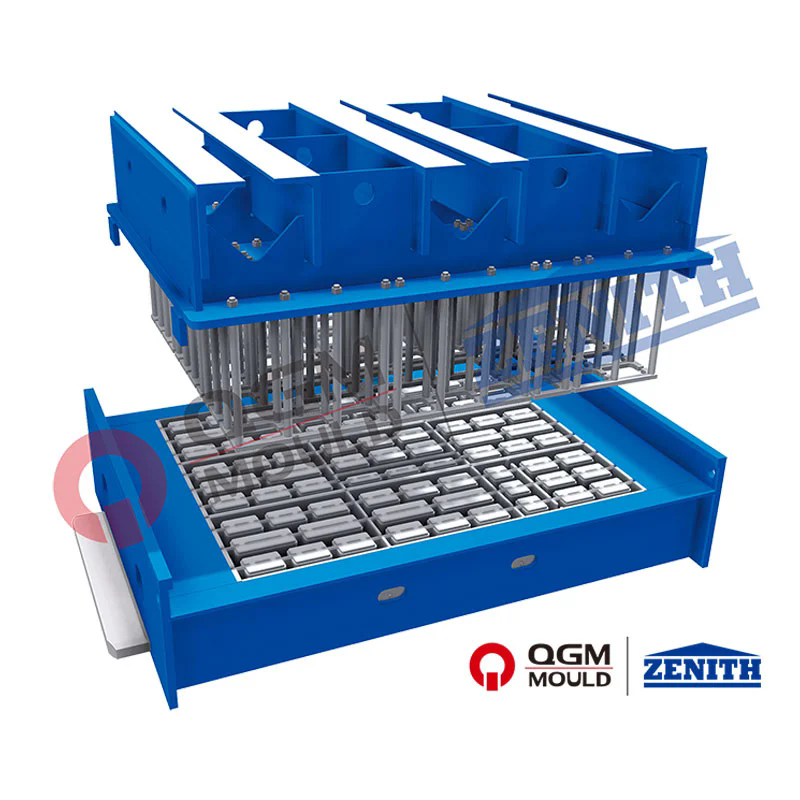

Когда мы говорим о пресс-форма для кирпичной машины, мы имеем в виду сложный узел, состоящий из матрицы, пуансонов, сердечников и вставок. Каждый элемент работает в разных условиях: пуансоны испытывают ударные нагрузки, матрица — абразивное трение, а сердечники подвергаются коррозии от влажной смеси. Наши эксперты разделили требования к материалам на три группы: износостойкость (для контакта с заполнителем), ударная вязкость (для пуансонов) и коррозионная стойкость (для форм, которые сушат без выемки). Компания QGM разработала линейку форм с дифференцированным подбором сплавов, что продлевает ресурс пресс-форма для кирпичной машины до 800–900 тысяч циклов.
Важный вывод из практики: использование единой марки стали для всех деталей формы — главная ошибка. Разные узлы должны иметь разные термообработку и химический состав.
На основе опыта эксплуатации на заводах в Воронеже, Липецке и Новосибирске, мы выделили четыре группы материалов, которые показали наилучшие результаты.
1. Инструментальная сталь 5ХНМ (или X38CrMoV5-1 по DIN) — используется для матриц и пуансонов, работающих с абразивными смесями. Твёрдость после закалки — HRC 56–60, ударная вязкость 35–40 Дж/см². Эта сталь показывает срок службы до 600 тыс. циклов при производстве рядового кирпича.
2. Высокохромистая сталь 12Х9Ф (или X12CrMoWVNbN 10-1-1) — применяется для вставок и сердечников, которые контактируют с влажной массой. Хром в составе (до 12%) обеспечивает высокую коррозионную стойкость и сопротивление истиранию.
3. Биметаллические плиты (наплавка сормайтом или карбидом вольфрама) — наш запатентованный материал для наиболее изнашиваемых зон матрицы. Наплавка толщиной 3–4 мм повышает ресурс формы в 2 раза по сравнению с монолитной сталью.
4. Алюминиево-кремниевые сплавы (для малосерийного производства) — применяются только для форм, работающих с керамзитом и лёгкими заполнителями. Ресурс таких форм — до 100 тыс. циклов, но они в 3 раза легче и проще в обработке.
Мы также используем специализированные покрытия (нитрид титана, карбонитрид титана) для снижения коэффициента трения. Это особенно важно для форм, где требуется чистовая поверхность кирпича (облицовочный камень).
В таблице ниже приведены сравнительные характеристики материалов, которые мы рекомендуем в зависимости от типа продукции и условий эксплуатации. Все данные подтверждены испытаниями на нашем полигоне в присутствии заказчиков.
| Материал | Твёрдость (HRC) | Ударная вязкость (Дж/см²) | Износостойкость (отн.) | Ресурс (тыс. циклов) | Рекомендуемое применение |
| 5ХНМ (закалка + отпуск) | 56–58 | 38 | 4,2 | 500–700 | Пуансоны, матрицы для полнотелого кирпича |
| 12Х9Ф (высокохромистый) | 60–62 | 22 | 6,8 | 700–900 | Сердечники, вставки для пустотелого кирпича |
| Биметалл (наплавка карбид вольфрама) | 64–66 (поверхность) | 18 (основа) | 9,5 | 1000–1200 | Зоны высокого абразивного износа |
| Алюминиевый сплав (AK7ч) | 95–110 HB | 8 | 1,0 | 80–120 | Лёгкие смеси, малые тиражи |
Как видно из таблицы, выбор пресс-форма для кирпичной машины напрямую зависит от планируемого объёма производства. Для заводов с выработкой более 5 млн штук в год мы настоятельно рекомендуем биметаллическое исполнение, несмотря на более высокую стоимость — оно окупается за счёт снижения простоев на замену форм.
Для наших клиентов в России мы учитываем не только тип заполнителя, но и климатический фактор. Например, для заводов в Сибири, где формы хранятся в неотапливаемых помещениях, мы используем стали с пониженной склонностью к хрупкости (легирование никелем и молибденом). Для южных регионов (Краснодарский край) акцент делается на коррозионную стойкость из-за высокой влажности воздуха.
Также мы предлагаем трёхуровневую систему защиты: пресс-форма для кирпичной машины дополнительно обрабатывается антифрикционным покрытием, которое уменьшает прилипание смеси и облегчает выемку готового изделия. Это покрытие наносится методом ионно-плазменного напыления и продлевает межремонтный период на 40%. Наши специалисты сопровождают заказчика на всех этапах — от выбора марки стали до подбора режимов термообработки.
Вопрос: Как выбрать материал для пресс-формы, если завод планирует выпускать и рядовой, и облицовочный кирпич из одной смеси?
Ответ: При смешанном ассортименте мы рекомендуем использовать основную матрицу из 5ХНМ с твердостью 56 HRC, а сменные вставки для облицовочного кирпича делать из 12Х9Ф с дополнительной полировкой. Это позволяет получить глянцевую поверхность без дополнительной обработки. Важно учесть, что для облицовочного кирпича требуется меньший зазор (не более 0,2 мм) между пуансоном и матрицей, поэтому износ контролируется чаще — каждые 50 тыс. циклов. Наши инженеры разрабатывают индивидуальную карту износа для каждого типа продукции.
Вопрос: Можно ли восстановить изношенную пресс-форму методом наплавки, не заменяя её полностью?
Ответ: Да, и это экономически оправдано для форм из 5ХНМ и 12Х9Ф. Мы выполняем наплавку износостойкими электродами (типа УОНИ-13/55) с последующей механической обработкой до номинальных размеров. Однако важно, чтобы глубина наплавки не превышала 4 мм, иначе возможна деформация матрицы. Для биметаллических форм восстановление не рекомендуется — наплавка нарушает структуру переходного слоя. Наши сервисные инженеры проводят оценку остаточного ресурса и дают рекомендации по ремонту или замене.
Вопрос: Как часто нужно контролировать состояние материала пресс-формы при работе с высокоабразивными смесями (гранитный отсев, шлак)?
Ответ: При использовании абразивных заполнителей (кварцевый песок, гранитный отсев) мы рекомендуем проводить замеры твёрдости и геометрии каждые 30 тыс. циклов. Особое внимание уделяем рабочим кромкам пуансонов — они изнашиваются быстрее всего. Наши клиенты в Екатеринбурге внедрили еженедельный визуальный контроль с использованием шаблонов, что позволило снизить процент брака с 2,5% до 0,7%. Мы также предлагаем услугу периодической калибровки формы с выездом инженера.
Мы, компания QGM, даём гарантию на пресс-форма для кирпичной машины из биметалла до 1,2 млн циклов при соблюдении регламента смазки и очистки. Все материалы проходят 100% контроль твёрдости и микроструктуры в собственной лаборатории. Для российских заказчиков мы формируем неснижаемый запас быстроизнашивающихся деталей (сердечники, вставки) на складе в Москве, что сокращает время ремонта до 2–3 дней. Мы также проводим обучение персонала методам экспресс-диагностики износа формы, чтобы вы могли планировать замену без остановки производства. При заказе от 5 форм предоставляем первый ремонт наплавкой бесплатно.
-
