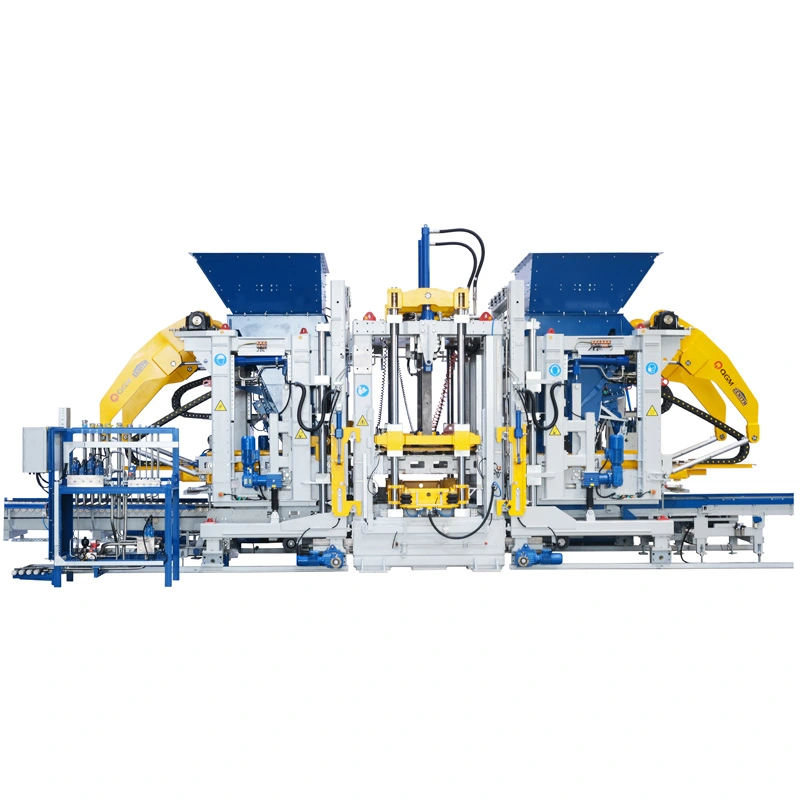

Автоматическая машина для изготовления блоков

Автоматическая машина для изготовления блоков Характеристики продукта

Два вибростола, восемь серводвигателей (опционально)Пресс-формовщик для блоков высшего уровня

Модульная конструкция для удобства обслуживанияРазнообразие доступных продуктов

Более высокая производительность, улучшенная производительность

Технические параметры

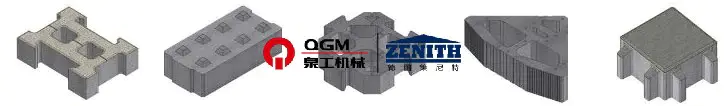

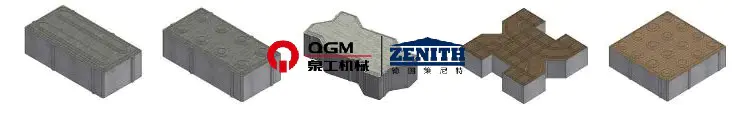

Некоторые блоки можно изготовить с помощью ZN2000C

Укладчик:

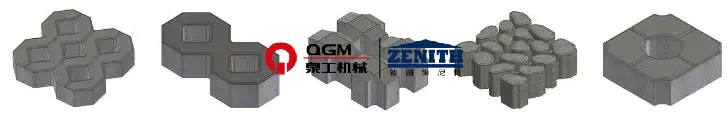

Травяной камень:
Водоудерживающий блок:

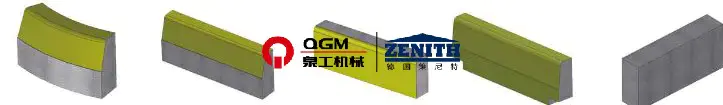

Дорожный бордюрный камень:

Технические преимущества

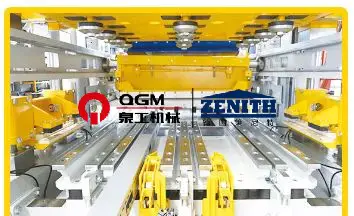

1. Передовая немецкая конструкция рамы

Основная рама изготовлена из высокопрочной сварной рамы, разработанной компанией ZENITH. Основная рама изготовлена из высокопрочной сварной рамы, запатентованной немецкой компанией ZENITH. Она имеет рациональную, единую и эстетически привлекательную конструкцию. Сварка. Вся рама подвергается виброобработке для снятия механических напряжений, что обеспечивает высокое качество и стабильность. Усовершенствованная конструкция конструкции обеспечивает возможность расширения, включая возможность добавления секции открытия и закрытия боковой стенки формы, секции выдвижной плиты, устройства для вставки полистирольных сердечников и т. д.

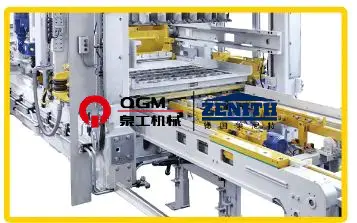

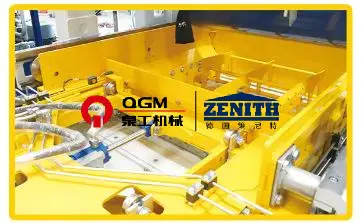

2. Автоматическая система быстрой смены формы

Когда форма находится в основной позиции машины, подъемная система осуществляет автоматическую смену формы на устройстве быстрой смены формы. Головка трамбовки и рама формы автоматически зажимаются пневматической станцией, что обеспечивает безопасность, эффективность, простоту эксплуатации и удобство обслуживания.
● Пневматическое устройство зажима формы: состоит из опорной рамы формы и пневматических пневматических зажимов с обеих сторон. Во время циклов предварительной и основной вибрации он помогает зажать и зафиксировать форму, снижая вибрацию и достигая наилучшего эффекта вибрации, а также продлевая срок службы формы.

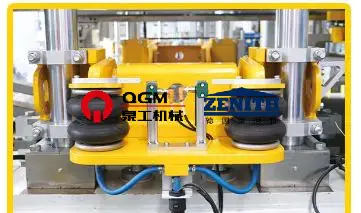

● Пневматическое зажимное устройство для головки трамбовки: Головка трамбовки фиксируется зажимным устройством с воздушными подушками, что позволяет легко и быстро менять головку трамбовки, сокращает время замены формы, а также обеспечивает точную стыковку между рамой формы и головкой трамбовки.
● Электрическое устройство для установки формы: Устройство для установки формы используется для установки формы в основную машину и ее извлечения с помощью электрического держателя формы. Держатель формы подходит для большинства форм, представленных на рынке. Для других специальных форм можно использовать изготовленные на заказ каретки.

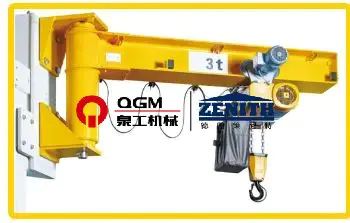

● Устройство для смены формы: устанавливается на раме основного станка, используется для подъёма формы при замене формы, оснащено электрической цепной талью (краном) и электрическим ходовым механизмом.

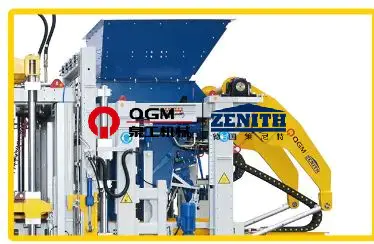

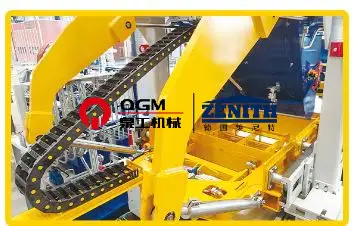

3. Система кормления

● Кормушка hyгидравлическим приводом и использует высокодинамичную систему управления пропорциональными клапанами. Устройство оснащено гидравлическим смесительным устройством, которое быстро и эффективно заполняет форму. Смесительное устройство управляется высокодинамичными пропорциональными клапанами и питателем. Передний рычаг подающего устройства оснащен регулируемой щеткой для очистки.
● Прочный поворотный рычаг подачи с роликами большого диаметра по обеим сторонам подающего устройства обеспечивает равномерное и стабильное горизонтальное перемещение подающего устройства.
● Направляющие подающего устройства оснащены сменными износостойкими накладками, что делает обслуживание более удобным.

4. «Ультрадинамичная» вибрация сервопривода Система

Сервовибрационная технология «Super Dynamic» — это высокоэффективная адаптивная система вибрации, разработанная специально для бетоноформовочных машин. Серводвигатели реагируют с максимально возможной скоростью, обеспечивая максимальную производительность вибрации, снижение расхода цемента, сокращение производственных циклов и производство бетонных изделий высокой плотности. Вибрационная система может гибко адаптироваться к различным производственным потребностям бетонных изделий.

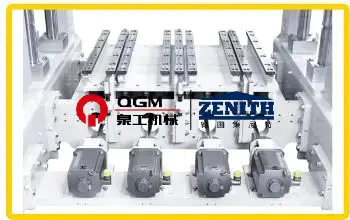

● Восемь виброблоков с механической балансировкой, индивидуально настраиваемой восемью сервоприводами.
● Восемь валов двигателей с эластичными муфтами.

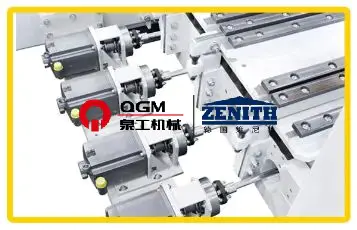

● Восемь серводвигателей, каждый из которых установлен на внешней виброизолирующей траверсе на раме двигателя.
● Вибростол не требует масляной ванны (экологичный).

5. Точность Система сервоуправления

Фаза и скорость вибрации контролируются посредством обратной связи. Синхронное управление движением и режим ожидания на высокой скорости позволяют запускать и устранять вибрацию за короткое время, что позволяет сократить время цикла и добиться лучшего эффекта торможения. Благодаря двойному замкнутому контуру положения и скорости возбуждающая сила контролируется, действуя только в вертикальном направлении, что максимизирует эффективную возбуждающую силу, предотвращая повреждение машины горизонтальной возбуждающей силой, продлевая срок службы машины и позволяя настраивать различные параметры для различных требований к продукции, что позволяет производить высококачественную продукцию.

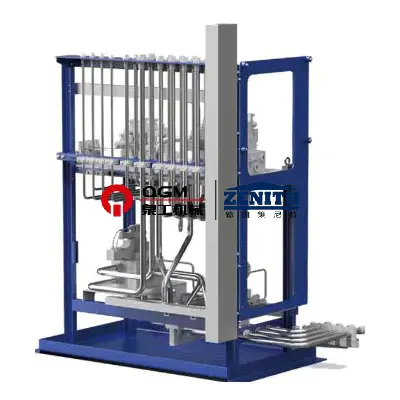

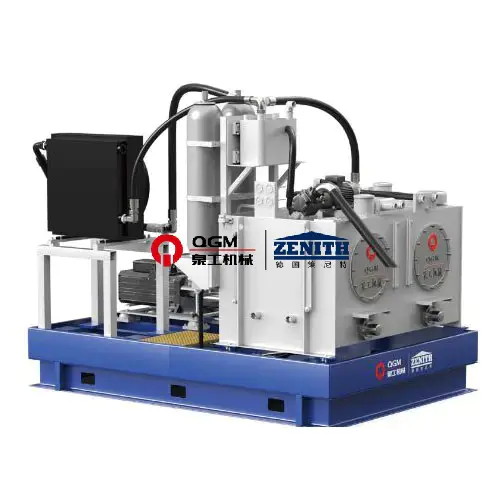

6. Гидравлическая система

Напорная головка, рама формы, тележка для заполнителя и тележка для ткани управляются пропорциональными распределителями с обратной связью от сердечника клапана, что обеспечивает короткое время отклика. Система управления с обратной связью (линейка перемещения/энкодер - ПЛК - пропорциональный распределитель - гидроцилиндр) обеспечивает точное управление с быстрым и стабильным движением гидроцилиндра. Гидравлическая станция использует поршневой насос переменной производительности, который прекращает подачу масла под давлением, когда гидравлическая система достигает заданного давления, разгружая насос и снижая потребление энергии. Гидравлическая станция оснащена аккумулятором для дополнительной подачи масла, что позволяет выполнять несколько действий одновременно при стабильном давлении в гидравлической системе. Система также включает в себя датчик давления, который отображается на панели управления для удобства контроля, а также датчик температуры, охладитель и нагреватель для эффективного контроля температуры масла и поддержания хороших эксплуатационных характеристик гидравлического масла.
